1、平尺的作用及種類
       平尺是具有精確平面的尺形量規，平尺主要用作導軌的刮研和測量的基準。以著色法、指示表法檢驗平板、長導軌等的平面度，也常用于以光隙法檢驗工件棱邊的直線度。

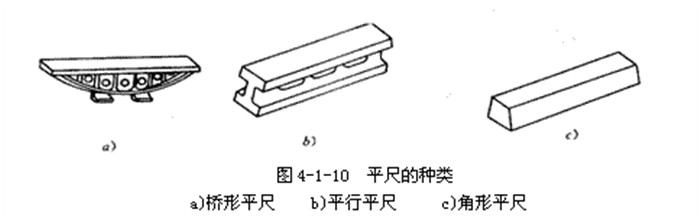

       平尺一般用優質鑄鐵制造，經加工和熱處理以消除內應力。工作面要刮削至25點／25×25mm2（1級平尺）或20點／25×25mm2（2級平尺），矩形平尺也有用軸承鋼或花崗石制造的。平尺有橋形平尺、平行平尺和角度平尺三種，如圖4-1-10所示。
       （1）橋型平尺簡稱橋尺，橋形平尺上表面為工作面，用來刮研或測量機床導軌。按JB/T7977-99標準制造，材料HT250,工作面采用刮研工藝，使用溫度（20+-5）℃.
       （2)平行平尺有兩個互相平行的工面，平行平尺按 JB/T7977-99標準制造，材料HT250，平行平尺工作面采用刮研或精密磨削工藝，平行平尺用于機床檢驗中檢驗不平度和不直度兩個工作面是配合塊規，千分尺，水平 儀等儀器檢驗，不同高度，兩導軌的平行和不連接導軌的水平，并可以配合 直角尺，檢驗只用 直角尺無法檢驗的兩機件的垂直度的量具，平行平尺還適用于設備安裝和檢查。
       鑄鐵平行平尺的規格：500×35mm 750×40mm 1000×50mm 1500×70mm 2000×90mm 2500×90mm 3000×100mm 3500×100mm 4000×100mm
       (3)角度平尺用來檢查燕尾導軌。角度平尺分為凸、凹兩種形式。角度平尺規格：(mm) 500凹 500凸 750凹 750凸 1000凹 1000凸 1500凹 1500凸.角度平尺角度為：45度、50度、55度、60度。現在用戶使用中主要以55度角度平尺為最普遍.。

       2、平尺拉表法測量工作臺表面平面度誤差

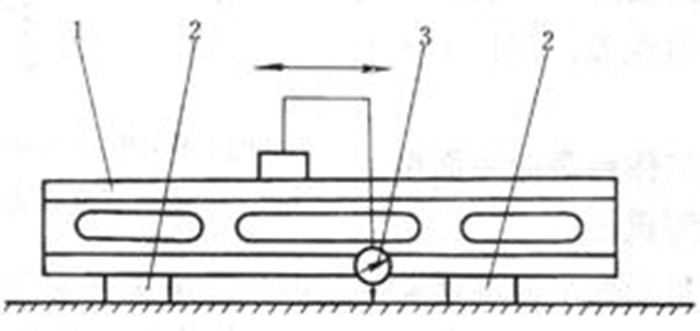

       如圖4-1-11所示，把平尺按照要求測量的方向，安放在等高墊鐵上。然后，就可以直接用千分表測量裝配平臺工作面，在測量方向上相對平的直線度誤差。最后，把其中的最大值可作為被測裝配平臺臺面的平面度誤差。測量中，若有必要也可以在千分表頭下墊一塊量塊，以提高測量的準確性。

1、平尺 2、等高墊鐵 3、千分表

          圖4-1-11  平尺拉表法測量裝配平臺臺平面度誤差
